Général
Aperçu
Les alarmes définissent un état indésirable pour l'ensemble ou un sous-ensemble des actifs de votre portefeuille. Ces alarmes sont affichées sur l'ensemble de la plateforme : sur la page des alarmes, dans divers tableaux et sous forme de cartes d'alarme.
Une alarme à elle seule ne déclenche aucune action. Pour exécuter des actions basées sur l'état de l'alarme (active/inactive), vous devez configurer un chien de garde. Consultez Chiens de garde pour plus de détails.
L'outil du portail web facilite la configuration des alarmes qui couvrent un grand nombre d'actifs, plutôt que sur une base par actif.
Le système est livré avec des paramètres par défaut préconfigurés (Defaults). Vous êtes libre de les supprimer, de les modifier ou d'ajouter de nouvelles alarmes pour répondre à vos besoins uniques.
Types d'alarmes pris en charge
Les alarmes suivantes sont actuellement prises en charge :
- Pas de données : Déclenchée lorsqu'un signal n'a pas reçu de mises à jour pendant une période définie.
- Delta faible : Pour les signaux de compteur (par exemple, compteurs d'énergie, de gaz, d'eau). Déclenchée lorsque l'augmentation du compteur sur une période reste inférieure à un seuil.
- Faible ratio de performance : Déclenchée lorsque le ratio de performance (PR) calculé d'un actif de production reste inférieur à un seuil.
- Faible disponibilité : Déclenchée lorsque la disponibilité calculée d'un actif de production reste inférieure à un seuil.
Configuration des alarmes
Navigation vers les Paramètres des Alarmes

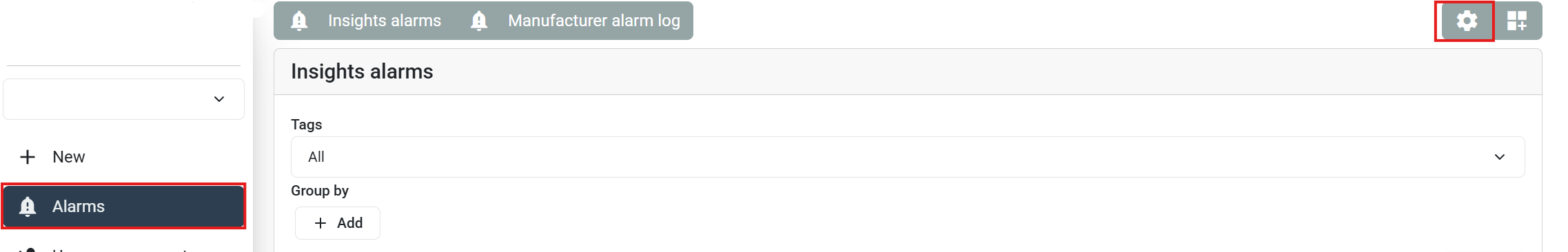

Les alarmes peuvent être configurées en naviguant vers la page des alarmes et en cliquant sur l'icône d'engrenage dans le coin supérieur droit.
Création et Modification des Alarmes

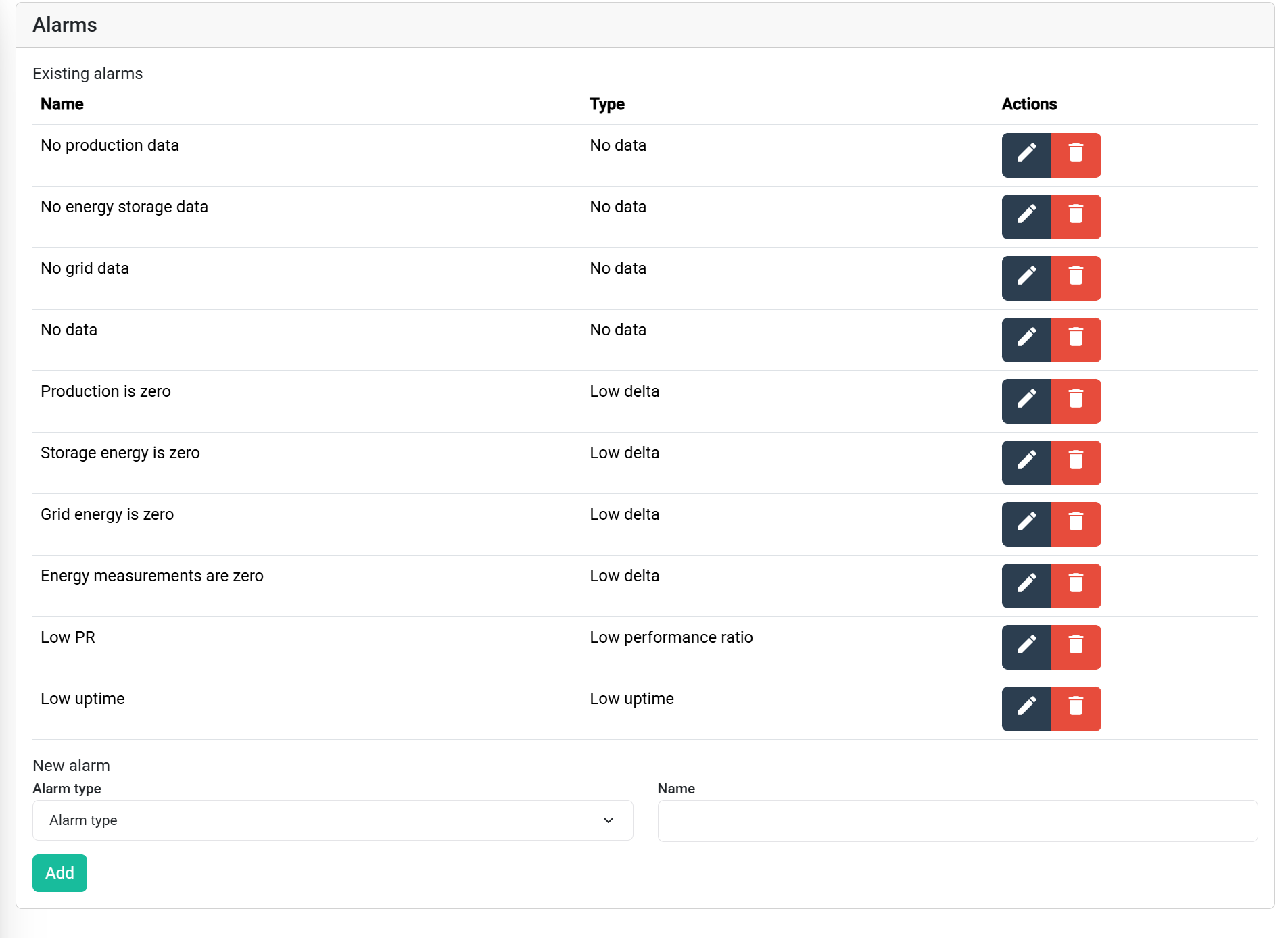

La page de modification des alarmes vous présentera un aperçu de toutes les alarmes existantes, ainsi qu'un formulaire d'entrée pour configurer une nouvelle alarme.
Une alarme existante peut être modifiée en cliquant sur l'icône de crayon.

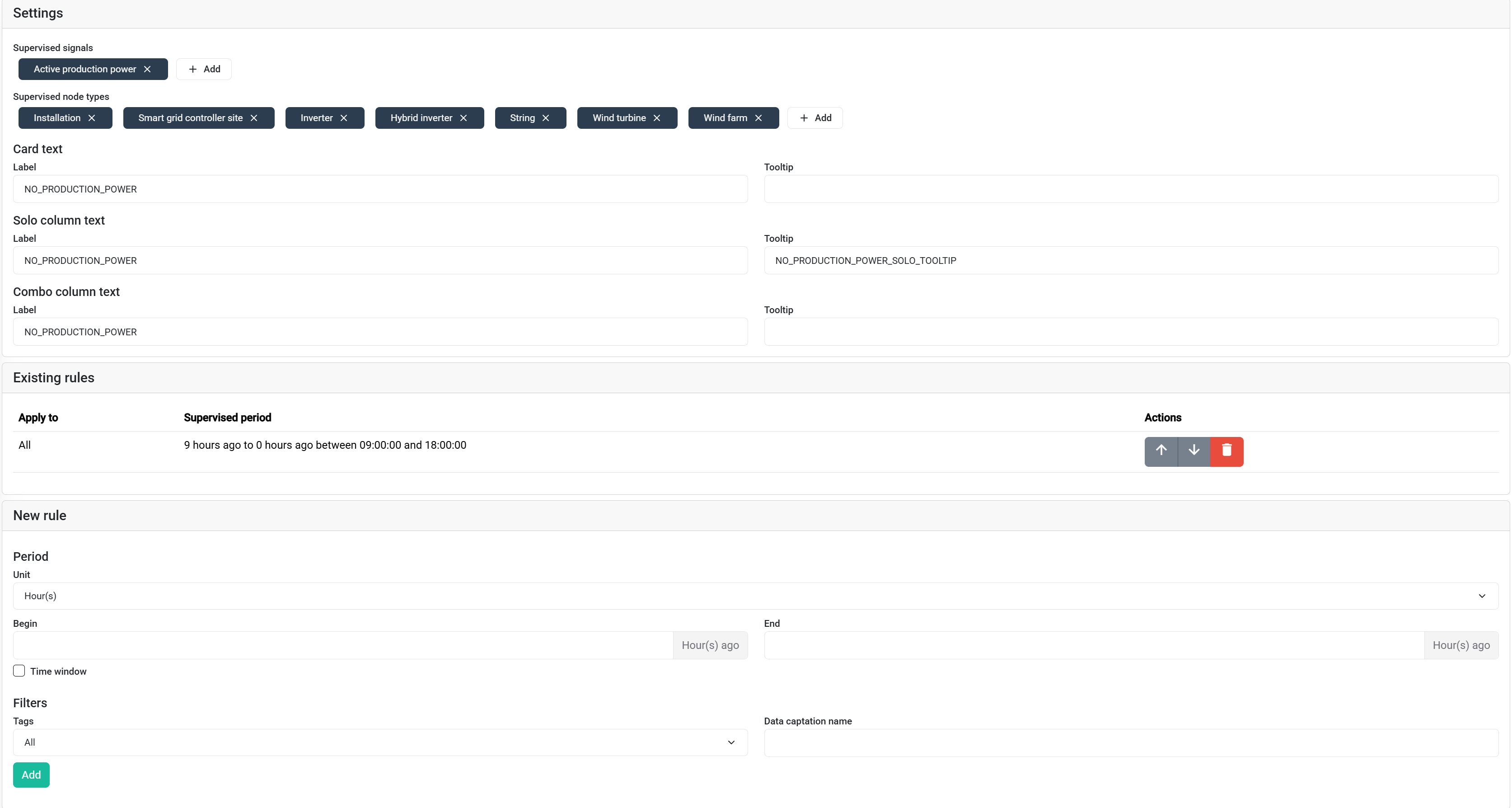

La capture d'écran suivante montre les paramètres d'une alarme sans données. Bien qu'il s'agisse d'un type d'alarme spécifique, la plupart des alarmes ont des paramètres similaires et ceux-ci sont représentatifs.
Logique des Règles d'Alarme
Paramètres généraux
Les paramètres généraux de l'alarme spécifient :
- Quels signaux doivent être surveillés.
- Pour quels types d'actifs le signal doit être surveillé.
- Le texte d'affichage pour l'alarme dans différents contextes (carte, colonne de tableau, colonne combinée).
L'image d'exemple montre une alarme définie pour les installations, sites de contrôleurs de réseau intelligent, onduleurs, etc., supervisant le signal puissance de production active. Le texte de l'alarme peut être traduit via la page de traductions.
Règles de Correspondance et Ordre
La section règles existantes spécifie quels paramètres d'alarme (comme les seuils et les périodes) sont appliqués à quels actifs. Tout actif correspondant aux types de nœuds surveillés sera évalué par rapport à chaque règle de haut en bas. Les règles peuvent être restreintes aux actifs avec des tags ou des méthodes de captation de données spécifiques.
Il est courant que différentes sources de données aient des délais variables. Par exemple :
- Une installation SolarLog pourrait télécharger des données via FTP uniquement une fois par jour.
- Un contrôleur de réseau intelligent pourrait être amené à envoyer des données toutes les heures.

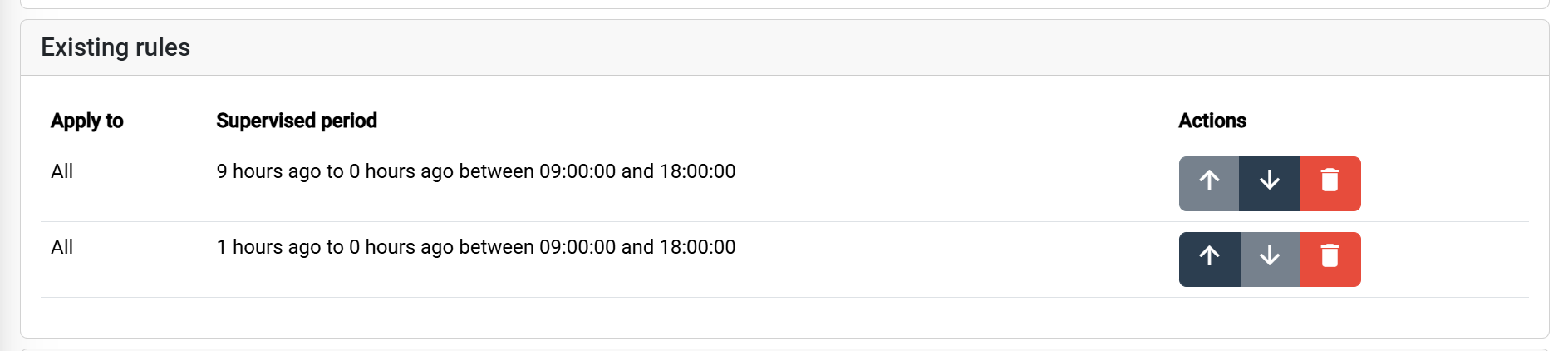

Les règles dans l'image appliquent un délai par défaut de Pas de données de 1 heure, mais une règle spécifique pour SolarLog FTP ne se déclenche qu'après 9 heures sans données.
Seule la première règle correspondante est appliquée à chaque actif. Cela signifie que l'ordre des règles est crucial. Placez les règles les plus spécifiques (par exemple, visant un tag ou une source de données spécifique) avant les règles plus générales.
Périodes d'Alarme et Fenêtres Temporelles
Chaque règle d'alarme définit une période de retour — une fenêtre temporelle relative au cours de laquelle la condition de l'alarme est évaluée. Cela est spécifié en utilisant un décalage de début et de fin par rapport au temps actuel (par exemple, "0 heures" à "1 heure"). Dans cette fenêtre, le système vérifie si les données du signal répondent à la condition de l'alarme.
Pour les actifs qui sont inactifs pendant certaines périodes (comme les actifs solaires la nuit), une fenêtre temporelle peut restreindre le calcul de l'alarme à des heures spécifiques de la journée (dans le fuseau horaire local de l'actif).
L'exemple d'alarme SolarLog FTP utilise une période de retour de 9 heures avec une fenêtre temporelle de 09:00 à 18:00.
Si vérifié à 13:15 :
- Le système regarde en arrière sur 9 heures dans la fenêtre temporelle active.
- Cela se traduit par la vérification des données entre 09:00 et 13:00 aujourd'hui (4 heures dans la fenêtre).
- Et la vérification des données entre 13:00 et 18:00 hier (5 heures dans la fenêtre pour compléter les 9 heures de retour).
- Une alarme se déclenche uniquement si les données font défaut dans les deux intervalles.
